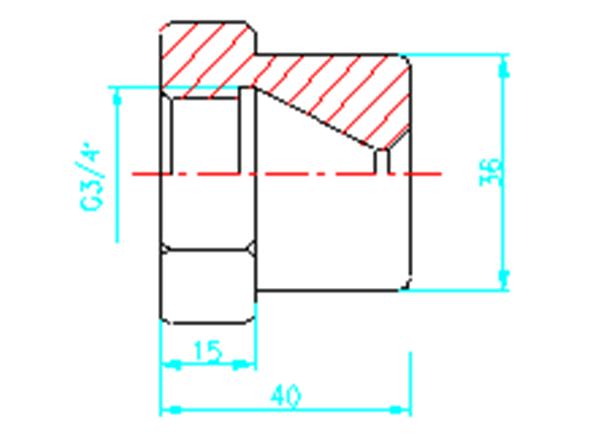

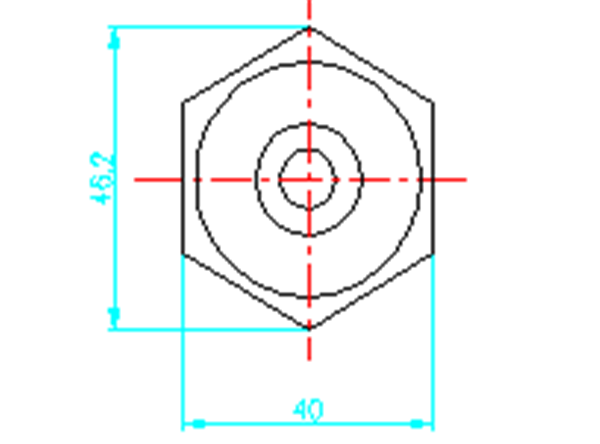

蒸汽噴頭外型及尺寸
訂貨須知：
提供相關的技術參數，如法蘭及管道的壓力等級、公稱直徑等。

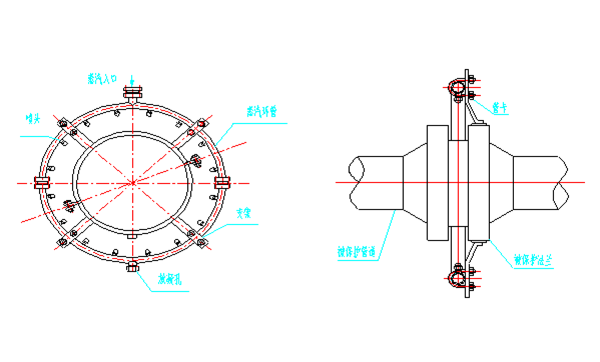

管道法蘭蒸汽滅火裝置規格（法蘭標準JB/T 82-94 PN1.6）。
|
法蘭公稱直徑 （DN） |
蒸汽管公稱直徑 （DN） |
蒸汽管法蘭公稱壓力（PN） |
蒸汽環管直徑 參考值 |
噴頭數量 （只） |
|
80 |
20 |
1.6 |
400 |
6 |
|
100 |
20 |
1.6 |
415 |
6 |
|
125 |
20 |
1.6 |
445 |
6 |
|
150 |
20 |
1.6 |
480 |
7 |
|
200 |
20 |
1.6 |
535 |
7 |
|
225 |
25 |
1.6 |
565 |
8 |
|
250 |
25 |
1.6 |
605 |
8 |
|
300 |
25 |
1.6 |
660 |
9 |
|
350 |
32 |
1.6 |
720 |
10 |
|
400 |
32 |
1.6 |
780 |
10 |
|
450 |
32 |
1.6 |
840 |
11 |
|
500 |
32 |
1.6 |
905 |
12 |
|
法蘭公稱直徑 （DN） |
蒸汽管公稱直徑 （DN） |
蒸汽管法蘭公稱壓力（PN） |
蒸汽環管直徑 參考值 |
噴頭數量 （只） |
|
80 |
20 |
2.5 |
400 |
6 |
|
100 |
20 |
2.5 |
430 |
6 |
|
125 |
20 |
2.5 |
470 |
7 |
|
150 |
20 |
2.5 |
500 |
7 |
|
200 |
20 |
2.5 |
560 |
8 |
|
225 |
25 |
2.5 |
600 |
8 |
|
250 |
25 |
2.5 |
625 |
8 |
|
300 |
25 |
2.5 |
685 |
9 |
|
350 |
32 |
2.5 |
750 |
10 |
|
400 |
32 |
2.5 |
810 |
11 |
|
450 |
32 |
2.5 |
960 |
11 |
|
500 |
32 |
2.5 |
930 |
12 |
|
法蘭公稱直徑 （DN） |
蒸汽管公稱直徑 （DN） |
蒸汽管法蘭公稱 壓力（PN） |
蒸汽環管直徑 參考值 |
噴頭數量 （只） |
|
80 |
20 |
1.6 |
400 |
6 |
|
100 |
20 |
1.6 |
450 |
6 |
|
125 |
20 |
1.6 |
470 |
7 |
|
150 |
20 |
1.6 |
500 |
7 |
|
200 |
25 |
1.6 |
575 |
8 |
|
225 |
25 |
1.6 |
615 |
8 |
|
250 |
25 |
1.6 |
645 |
9 |
|
300 |
25 |
1.6 |
710 |
9 |
|
350 |
32 |
1.6 |
770 |
10 |
|
400 |
32 |
1.6 |
855 |
11 |
|
450 |
32 |
1.6 |
880 |
12 |
|
500 |
32 |
1.6 |
955 |
12 |
管道法蘭蒸汽滅火裝置規格（法蘭標準JB/T 82-94 PN6.4）
法蘭公稱直徑
（DN）
蒸汽管公稱直徑
（DN）
蒸汽管法蘭公稱
壓力（PN）
蒸汽環管直徑
參考值
噴頭數量
（只）
80
20
1.6
400
6
100
20
1.6
430
6
125
20
1.6
470
7
150
25
1.6
500
7
200
25
1.6
560
8
225
25
1.6
600
8
250
25
1.6
625
8
300
32
1.6
685
9
350
32
1.6
750
10
400
32
1.6
810
11
技術參數：
管道法蘭蒸汽滅火裝置規格（法蘭標準JB/T 82-94 PN10.0）
法蘭公稱直徑
（DN）
蒸汽管公稱直徑
（DN）
蒸汽管法蘭公稱
壓力（PN）
蒸汽環管直徑
參考值
噴頭數量
（只）
80
20
1.6
430
6
100
20
1.6
465
7
125
20
1.6
510
7
150
25
1.6
550
8
200
25
1.6
630
8
225
25
1.6
670
9
250
25
1.6
700
9
300
32
1.6
785
10
350
32
1.6
865
11
400
32
1.6
915
12
